Meine Teckbahn – Die Modulbeleuchtung

Veröffentlicht am 12. Februar 202110. April 2021 von andreas.heckt

Neben dem Fiddleyard gibt es gerade eine zweite eher technische Baustelle. Um ein paar Module bspw. zum Rangieren oder Fotografieren aufstellen zu können, habe ich ein Regalsystem (P-Slot von Dolle) an die Wand geschraubt – dazu gerne bei Gelegenheit mehr. Oberhalb der Träger für die Module habe ich Gitterböden installiert, daran möchte ich gerne eine Beleuchtung anbringen. Ich hatte mir im Vorfeld käufliche Systeme wie bspw. das von digikeijs angesehen. Das sah schon ziemlich gut aus, ehrlicherweise hatte ich bei proprietären Systemen jedoch ein Störgefühl, was die längerfristige Verfügbarkeit angeht und wollte auch hinsichtlich der LED-Parameter bestmögliche Transparenz vor dem Kauf. Insofern habe ich mich für eine etablierte Technik entschieden und möchte das DMX-Protokoll zur Ansteuerung von LED-Streifen und Spots nutzen. Die DMX-Controller lassen sich modellbahnseitig wiederum via JMRI oder Rocrail einbinden. Als LED-Streifen kommt ein solcher in dimmbarer Ausführung (12 V) mit einer Farbtemperatur von 4.000 K, aber auch ein dimmbarer RGB-Streifen (ebenfalls 12 V) jeweils in Alu-Profilen zum Einsatz. Die dimmbaren Spots (GU10, 230 V) haben ebenfalls eine Farbtemperatur von 4.000 K. Die gewählte Farbtemperatur soll eine möglichst neutrale Farbwiedergabe ermöglichen, die RGB-LED braucht es für die Dämmerung. Warum auch noch Spots neben den Streifen? Ich hoffe, dadurch einen Schlagschatten erzielen zu können, so dass das Ganze etwas lebendiger wirkt. Mal sehen, ob der Plan aufgeht.

Zur Befestigung der Alu-Profile an den Gitterböden hatte ich Halter in 3D konstruiert und bei Shapeways drucken lassen.

Leider war meine Crimpzange für die Dupont-Stecker zu groß, eine neue musste her. Das Einfräsen der Kabeldurchführung dagegen klappte sehr gut.

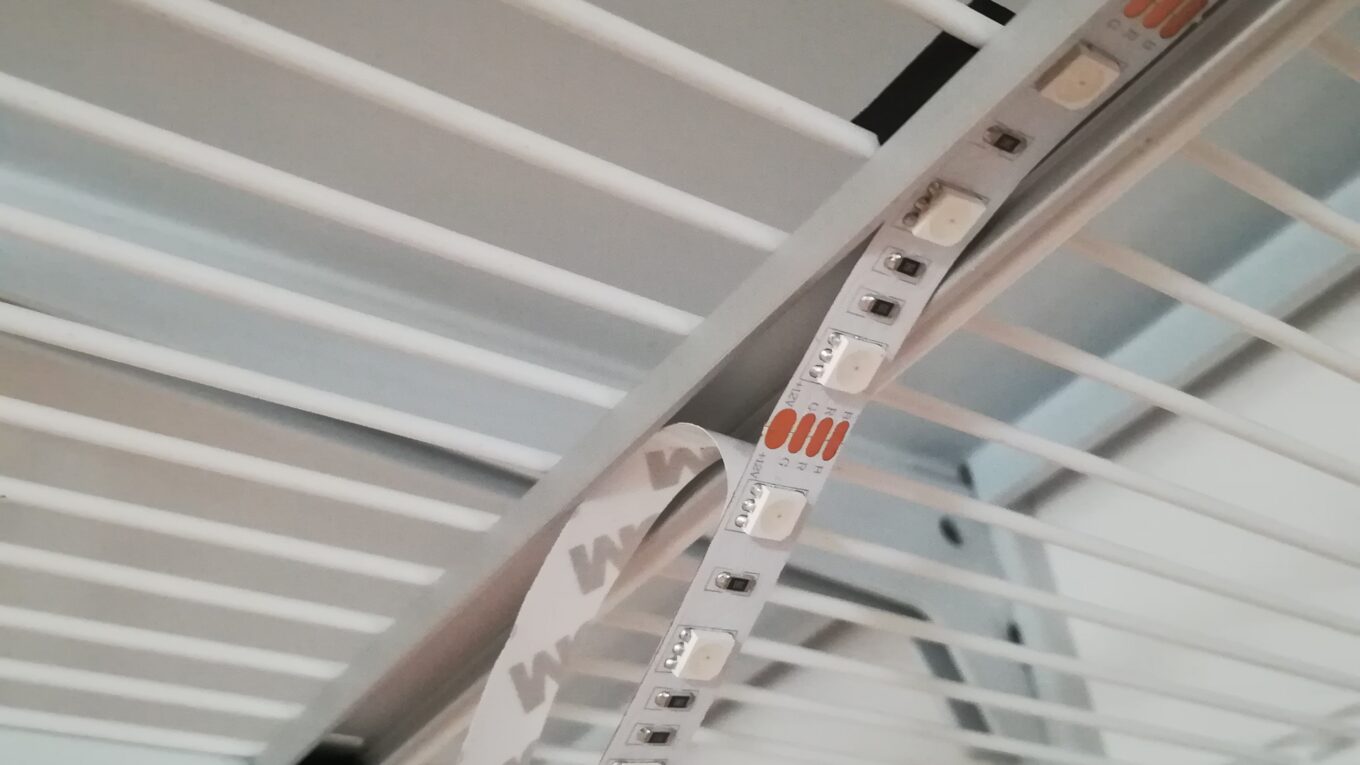

Hier werden die LED-Streifen für die Modul-Beleuchtung verkabelt, isoliert und in die Alu-Profile eingeklebt. Die Profile sind an den Gitterböden befestigt und die Kabel in Gewebeschlauch eingepackt. Die Dupont-Stecker fehlen zu diesem Zeitpunkt noch.
